Правильный способ установки вертикального трубопроводного насоса

Вертикальные трубопроводные насосы имеют вертикальную конструкцию, их входной и выходной диаметры одинаковы и расположены на одной оси. Их можно устанавливать в трубопроводе так же, как и клапаны. Насосы оснащены монтажными опорами, что повышает их устойчивость. Они отличаются привлекательным внешним видом, занимают мало места и требуют минимальных затрат на строительство, поскольку не требуют создания отдельного насосного помещения. Существует множество типов вертикальных трубопроводных насосов, в том числе вертикальные трубопроводные насосы серии ISG, вертикальные трубопроводные насосы из нержавеющей стали серии IHG, многоступенчатые вертикальные трубопроводные насосы серии GDL, экранированные центробежные трубопроводные насосы и другие модели. Ниже приводится описание методов монтажа вертикальных трубопроводных насосов.

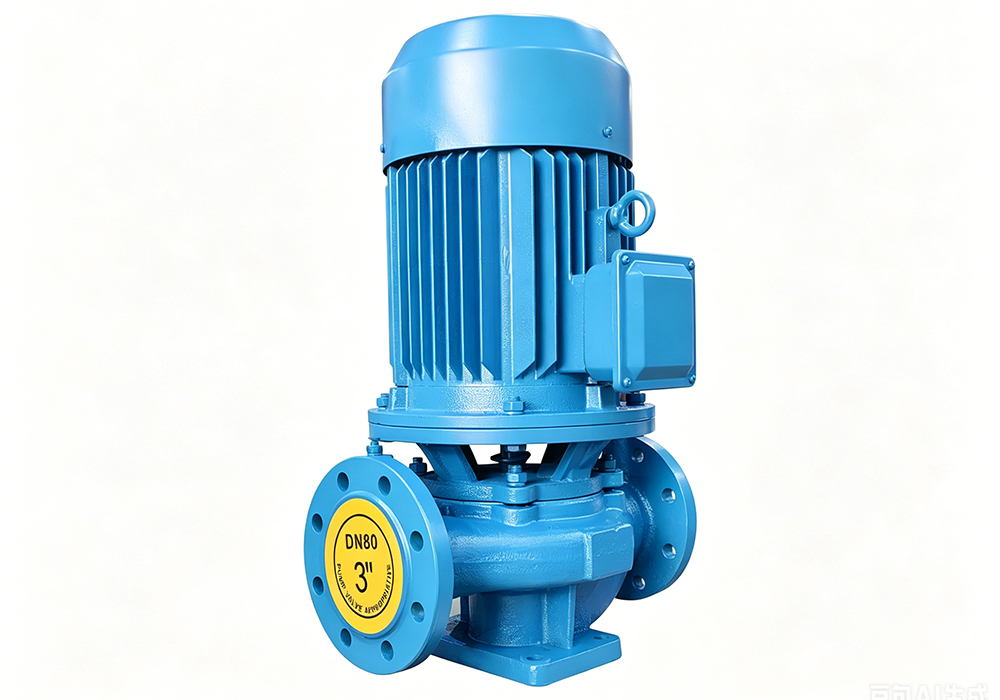

Вертикальный трубопроводный насос

Правильный способ установки вертикального трубопроводного насоса

1. Если трубопровод ещё не установлен, сначала можно установить насос, начертить схему с учётом осей входа и выхода насоса, а затем смонтировать трубопровод.
2. Если трубопровод уже установлен, сначала убедитесь, что входной и выходной трубопроводы находятся на одной оси, и установите опоры вблизи входа и выхода трубопровода.
3. Соедините вертикальный центробежный насос с впускным и выпускным трубопроводами с помощью фланцев, подложите под основание насоса твёрдый материал, чтобы предотвратить повреждение корпуса насоса и трубопроводов, и с помощью маркера отметьте диагонали и положение центральных отверстий четырёх болтов на основании насоса.
4. Измерьте высоту между готовым фундаментом и основанием насоса, оставив достаточный зазор для установки амортизаторов или амортизирующих прокладок.
5. Снимите насос и просверлите отверстия ударной дрелью; в соответствии с диагоналями и расстояниями между центрами четырёх отверстий для болтов закрепите анкеры или шпильки.
6. Удалите масляные пятна и грязь с основания вертикального трубопроводного насоса и установите основание на фундамент.
7. Проверьте горизонтальность основания вертикального трубопроводного насоса с помощью уровня.
8. Залейте цементом основание вертикального трубопроводного насоса и отверстия для анкерных болтов.
9. После высыхания цемента проверьте, нет ли люфта в основании вертикального трубопроводного насоса и отверстиях для анкерных болтов, при необходимости затяните анкерные болты и повторно проверьте горизонтальность.
10. Очистите опорную поверхность основания вертикального трубопроводного насоса, а также плоскости опор насоса и двигателя, после чего установите вертикальный трубопроводный насос и двигатель на основание.
11. Проверить и отрегулировать совпадение осевых линий вертикального трубопроводного насоса и двигателя; проверить, совпадают ли осевые линии вала вертикального трубопроводного насоса и вала двигателя; разница в положении по вертикали и горизонтали внешних окружностей двух муфт не должна превышать 0,1 мм; для обеспечения соосности можно использовать тонкие прокладки; зазор между торцевыми поверхностями двух муфт должен составлять 2–3 мм.

Выше приведены наши рекомендации по монтажу вертикальных трубопроводных насосов. Как следует из вышесказанного, только правильный монтаж и эксплуатация вертикальных трубопроводных насосов могут обеспечить безопасную работу оборудования и сократить ненужные потери; после монтажа необходимо уделять внимание техническому обслуживанию и уходу в процессе повседневной эксплуатации.
