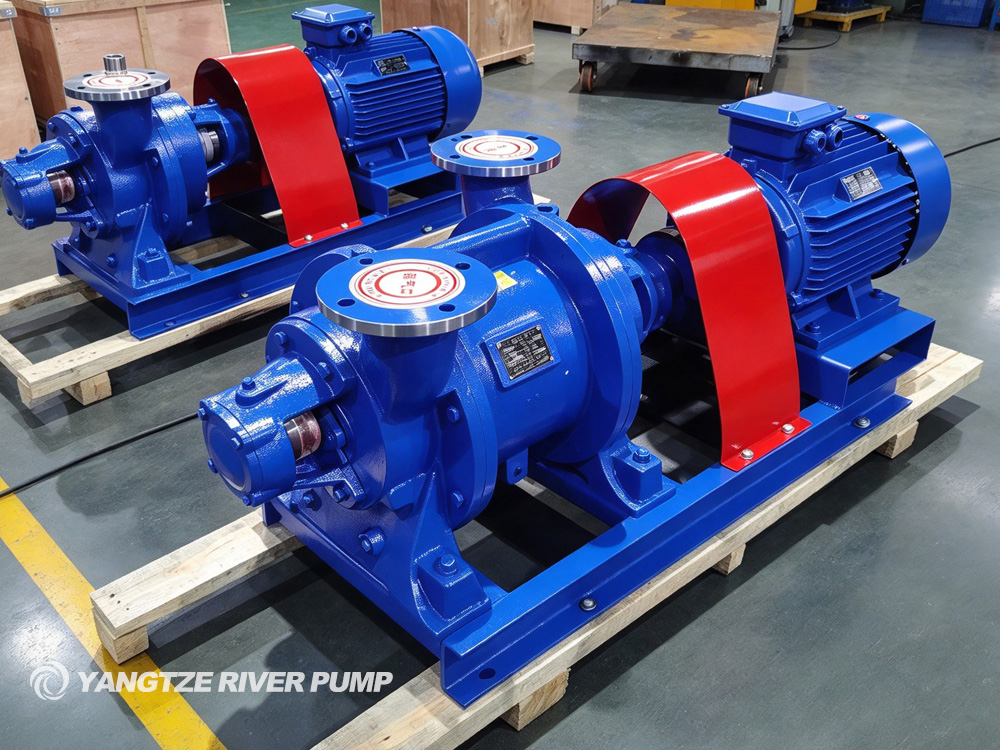

Водокольцевой вакуумный насос — это широко используемое в промышленности объемное вакуумное оборудование. Он осуществляет откачку газа за счет образования водяного кольца рабочей жидкостью. Имеет простую конструкцию, способен откачивать газ с водяным паром и небольшим количеством пыли. Широко применяется в химической промышленности, целлюлозно-бумажной отрасли, горном деле и других отраслях. Ниже рассмотрен принцип работы и основная конструкция.

Вакуумные насосы

ринцип работы и конструкция водокольцевого Вакуумные насосы

Принцип работы

В корпус насоса предварительно заливают определенное количество рабочей воды. Рабочее колесо установлено эксцентрично внутри камеры насоса. Электродвигатель приводит во вращение рабочее колесо. Под действием центробежной силы вода отбрасывается к внутренней стенке корпуса насоса и образует непрерывно вращающееся водяное кольцо.

Благодаря эксцентричному расположению рабочего колеса между лопастями и водяным кольцом образуются серповидные замкнутые полости. При постепенном увеличении объема полости внутреннее давление снижается, и газ всасывается через всасывающее окно. При дальнейшем вращении рабочего колеса объем полости уменьшается, газ сжимается и, достигнув давления выхлопа, выводится через выхлопное окно.

Рабочая вода выполняет функции уплотнения и охлаждения, постоянно отводя тепло, выделяющееся при сжатии. Часть воды уносится газом во время работы, поэтому требуется непрерывная подпитка водой для поддержания стабильного водяного кольца.

Основная конструкция

1. Корпус насоса: Основная оболочка, создает полость для формирования водяного кольца.
2. Рабочее колесо: Основная вращающаяся деталь с лопастями, установлена эксцентрично, перемешивает рабочую жидкость.
3. Распределительный диск (боковая крышка): Торцевая деталь с всасывающими и выхлопными окнами, регулирует последовательность впуска и выпуска газа.
4. Главный вал и подшипники: Передают мощность от электродвигателя и обеспечивают стабильное вращение рабочего колеса.
5. Узел уплотнения вала: Сальниковое или механическое уплотнение, предотвращает утечку воздуха и воды на конце вала.
6. Всасывающий и выхлопной фланцы: Патрубки для впуска и выпуска газа.
7. Вспомогательные элементы: Труба подпитки, переливная труба и внешний газоводяной сепаратор. Используются для подвода воды, стабилизации уровня воды и разделения газа и воды, обеспечивая рециркуляцию рабочей воды.

Эксплуатационные характеристики

Преимущества: отсутствие сухого трения металлических деталей, взрывозащищенность и безопасность. Подходит для откачки влажного газа и газа с малым содержанием пыли, прост в обслуживании. Недостатки: предельный вакуум ограничен температурой воды; при повышении температуры воды степень вакуума ухудшается. В процессе работы расходуется рабочая вода, насос не подходит для условий сверхвысокого вакуума.

Вакуумные насосы

Водокольцевой вакуумный насос создает динамическое водяное кольцо за счет вращения эксцентричного рабочего колеса и осуществляет всасывание и сжатие газа путем изменения объема полостей. К основным элементам относятся корпус насоса, рабочее колесо, распределительный диск и уплотнение вала. Данный насос взрывозащищен и устойчив к влаге, подходит для сред с водяным паром. Однако максимальный вакуум зависит от температуры рабочей воды. При повседневной эксплуатации контроль уровня и качества воды необходим для стабильной производительности откачки.
